NSSE 縦型ねじ締め機

ホーム > ねじ締め機 製品情報 > スタンドタイプねじ締め機 > NSSE 縦型ねじ締め機

NSSE<縦締め機> ST-3310S SD-5320S
  • 仮締めモード
  • キャッチャーネジ有無検出モード
  • 高さ切換え2段締めモード
    (オプションで16段まで可)
  • トルクアップ2段締めモード
    (オプションで16段まで可)
  • 外部2段切換えモード
    (オプションで16段まで可)
  • 吸着停止モード
写真:NSSE<縦締め機> SD-5320S ST-3310S
仕様
適用ねじ寸法(標準) φ2.5~φ5.0 L=5-30
適用ねじ 小ねじ、タッピングねじ
締付けストローク 100、150、200mm
締付けパイプ径 適応ねじ頭径+2mm(先端より30mmまで)
ホッパー容量 330cc(例:M4×10Lで約1,000本)
使用空気圧 0.49MPa(5kg/cm²)、1/4"
最大空気消費量 約25ℓ/分(自由空気量)
質量 機械本体12kg、制御本体3kg
外形寸法図

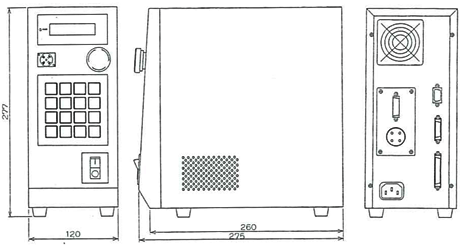

コントローラー外形寸法図 電流制御式ドライバー

ページの先頭へ

<縦締め機> ST-3310A SD-2310SA
  • ねじ締めドライバー
    ACサーボドライバー仕様
  • キャッチャー部ねじ検出(オプション仕様)
  • ねじ浮き検出(オプション仕様)
写真:<縦締め機> SD-2310SA ST-3310A

※機械本体寸法は電流制御ドライバーST-3310Sと同寸法です。

基本仕様 コントローラー
軸制御 ねじ締め軸
駆動方式 ACサーボモーター
ねじ締めパターン 32種類
外部入出力信号 入力14点、出力14点
一次供給電源 AC100V(±10%) 50/60Hz
機械本体重量 12kg
制御本体重量 4kg

ACサーボ式ドライバー

ページの先頭へ
